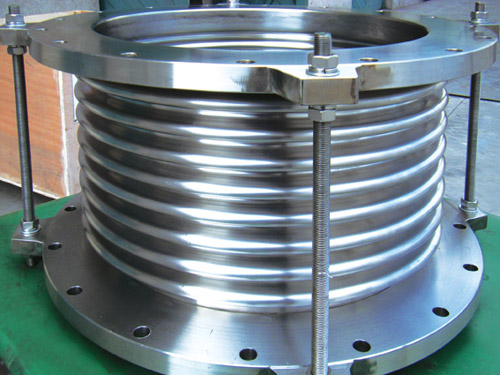

JDZ型軸向(xiang)內(nei)壓式波(bo)紋(wen)(wen)補(bu)償(chang)(chang)(chang)(chang)(chang)器(qi)習(xi)慣上也叫減震式波(bo)紋(wen)(wen)補(bu)償(chang)(chang)(chang)(chang)(chang)器(qi),波(bo)紋(wen)(wen)管(guan)(guan),膨脹節,或伸縮節。由構成(cheng)其(qi)工作(zuo)主體的波(bo)紋(wen)(wen)管(guan)(guan)(一(yi)種彈性元(yuan)件(jian))和端(duan)管(guan)(guan)、支架、法蘭(lan)、導管(guan)(guan)等(deng)附件(jian)組成(cheng)。軸向(xiang)內(nei)壓式波(bo)紋(wen)(wen)補(bu)償(chang)(chang)(chang)(chang)(chang)器(qi)屬(shu)于一(yi)種補(bu)償(chang)(chang)(chang)(chang)(chang)元(yuan)件(jian)。JDZ型軸向(xiang)內(nei)壓波(bo)紋(wen)(wen)補(bu)償(chang)(chang)(chang)(chang)(chang)器(qi)主要用于補(bu)償(chang)(chang)(chang)(chang)(chang)軸向(xiang)位(wei)移,具有補(bu)償(chang)(chang)(chang)(chang)(chang)角(jiao)位(wei)移的能力(li),但一(yi)般不應用它(ta)來補(bu)償(chang)(chang)(chang)(chang)(chang)角(jiao)位(wei)移。
JDZ型(xing)軸向內壓式波(bo)(bo)紋補償器(qi)習慣上(shang)也叫減震式波(bo)(bo)紋補償器(qi),波(bo)(bo)紋管(guan),膨脹節,或伸縮(suo)節。由(you)構成(cheng)其工作主體的波(bo)(bo)紋管(guan)(一種彈性元(yuan)件(jian))和(he)端管(guan)、支架(jia)、法(fa)蘭、導管(guan)等附件(jian)組成(cheng)。軸向內壓式波(bo)(bo)紋補償器(qi)屬于一種補償元(yuan)件(jian)。JDZ型(xing)軸向內壓波(bo)(bo)紋補償器(qi)主要用于補償軸向位移,具有(you)補償角位移的能力,但一般不應用它來(lai)補償角位移。
本產品利用(yong)其工作(zuo)主(zhu)體(ti)波(bo)紋(wen)管(guan)(guan)的(de)(de)(de)(de)有(you)效伸縮(suo)變(bian)形,以吸收管(guan)(guan)線、導管(guan)(guan)、容器(qi)(qi)等由(you)熱(re)脹冷(leng)縮(suo)等原因(yin)而產生(sheng)的(de)(de)(de)(de)尺寸(cun)變(bian)化,或補償(chang)管(guan)(guan)線、導管(guan)(guan)、容器(qi)(qi)等的(de)(de)(de)(de)軸向、橫向和角向位移。JDZ型軸向內(nei)壓式波(bo)紋(wen)補償(chang)器(qi)(qi)利用(yong)自身的(de)(de)(de)(de)主(zhu)要彈(dan)性元件波(bo)紋(wen)管(guan)(guan)的(de)(de)(de)(de)伸縮(suo)和偏移來進行對管(guan)(guan)道線路的(de)(de)(de)(de)位移補償(chang),補償(chang)量大,彈(dan)性好,產品適用(yong)于輸送海水(shui)(shui)、淡水(shui)(shui)、冷(leng)熱(re)水(shui)(shui)、飲用(yong)水(shui)(shui)、生(sheng)活污水(shui)(shui)、原油(you)、燃油(you)、潤(run)滑油(you)、成品油(you)、空(kong)氣、煤氣等介質(zhi)。
1.補償(chang)吸收管(guan)道軸向、橫向、角向熱變形(xing)。
2. 波紋補償器伸(shen)縮(suo)量,方便閥門(men)管道的安裝與拆(chai)卸(xie)。
3.吸收設備(bei)振動,減(jian)少設備(bei)振動對管道的影響。
4.吸收地震、地陷(xian)對管道(dao)的變形量(liang)。
JDZ型內壓式波紋補償器對支座作用力的計算:
內壓推力:F=100·P·A 軸向彈力:Fx=Kx·(f·X)
橫向彈力:Fy=Ky·Y 彎 矩:My=Fy·L
彎 矩:Mθ=Kθ·θ 合成彎矩:M=My+Mθ
式中:Kx:軸向剛度N/mm X:軸向實際位移量mm
Ky:橫向剛度N/mm Y:橫向實際位移量mm
Kθ:角向剛度N·m/度 θ :角向實際位移量度
P:工作壓力MPa A:波紋管有效面積cm2(查樣本)
L:補償器中點至支座的距離m
JDZ型軸向內壓式波紋補償器應用舉例:
某碳鋼管道(dao),公稱通徑500mm,工作壓力0.6MPa,介質溫度(du)300°C,環(huan)境很低溫度(du)-10°C,補償器(qi)安(an)裝溫度(du)20°C,根據管道(dao)布局(如圖),需安(an)裝一(yi)內壓式波(bo)紋補償器(qi),用(yong)以補償軸向位移(yi)X=32mm,橫向位移(yi)Y=2.8mm,角向位移(yi)θ=1.8度(du),已知L=4m,補償器(qi)疲勞破(po)壞次數(shu)按15000次考(kao)慮,試(shi)計算支座A的(de)受力。
