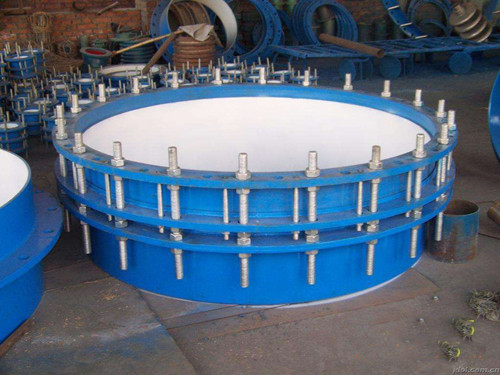

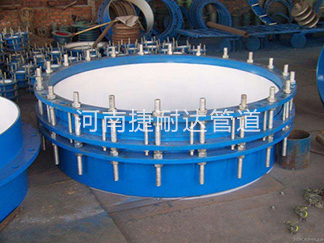

CF(VSSJAFG)單(dan)法蘭傳力(li)(li)接(jie)頭是(shi)有(you)(you)松套伸縮接(jie)頭和(he)(he)短管(guan)法蘭、傳力(li)(li)螺(luo)桿等構件組成,它是(shi)泵(beng)、閥門等設(she)備與(yu)管(guan)道連接(jie)的新產品,通過(guo)全螺(luo)栓把它們(men)連接(jie)起來,使其成為一(yi)個(ge)整(zheng)體(ti),并有(you)(you)一(yi)定(ding)的調(diao)節量,這樣(yang)(yang)就(jiu)可以(yi)在安(an)裝(zhuang)維修時,根據(ju)現(xian)場安(an)裝(zhuang)尺寸(cun)進行(xing)調(diao)整(zheng),在工(gong)作時,可以(yi)把軸(zhou)向推力(li)(li)傳還至整(zheng)個(ge)管(guan)道。這樣(yang)(yang)不僅提高(gao)工(gong)作效(xiao)率,并且對泵(beng)、閥門和(he)(he)管(guan)道等起到一(yi)定(ding)保護作用。
1、安裝簡(jian)單方便(bian)、方便(bian)閥門安裝、可承受管線的軸向(xiang)推力(li)。
2、該產品采用(yong)(yong)金屬鑄造(zao)或焊接組(zu)成,松(song)套部位選用(yong)(yong)梯形橡(xiang)膠(jiao)密(mi)封(feng)圈,在壓蓋(gai)和(he)螺栓的作用(yong)(yong)下利用(yong)(yong)橡(xiang)膠(jiao)壓縮(suo)(suo)彈(dan)性(xing)變(bian)形原理(li)。迫使(shi)密(mi)封(feng)圈變(bian)形于接頭本體伸縮(suo)(suo)管外(wai)壁之間進行靜密(mi)封(feng)。金屬和(he)密(mi)封(feng)圈嚴格按使(shi)用(yong)(yong)性(xing)能及(ji)用(yong)(yong)戶(hu)要求選用(yong)(yong)。材(cai)質外(wai)部涂裝高強度防腐漆料,各部連接螺栓為高強度碳鋼(gang)或不銹(xiu)鋼(gang)制作。
3、在管(guan)道中能(neng)有(you)效的補償和(he)緩(huan)解管(guan)道和(he)盲板推力,又能(neng)便于水泵,閥門的安裝維修更換(huan),實為(wei)管(guan)道安裝運行業中很(hen)為(wei)理想的配套產(chan)品。
1安裝簡單方便,有利(li)于泵閥的拆裝與維護。
2使用(yong)壽命長,運行穩定。
3能夠將(jiang)管(guan)道(dao)的軸向(xiang)推力反傳至整(zheng)條管(guan)道(dao),避免(mian)局部受壓。
序號No. | 名稱Name | 數量Quantity | 材料Material |
1 | 本體Body | 1 | QT400-15,Q235A,ZG230-450,20 |
2 |
密(mi)封圈Gasket |
1 | NBR |
3 | 壓蓋Follower | 1 | QT400-15,Q235A,ZG230-450,20 |
4 | 短管法蘭Limited short pipe | 1 | Q234A,20,16Mn |
5 | 螺柱bolt | n | q235A,35,1Cr8Ni9Ti |
6 | 螺母Nut | 5n | Q235A,20,1Cr8Ni9Ti |
公稱通徑 Nominal Diameter DN |
管(guan)子外徑 External diameter of pipe |
外形尺寸 Length |
法蘭連接尺寸Flange connecting dimension | |||||||||
0.6Mpa | 1.0Mpa | |||||||||||
Dw | do | L | 1 | D | D1 | n-Th | b | D | D1 | n-Th | b | |
65 | 76 | 76 | 400 | 40 | 160 | 130 | 4-M12 | 16 | 185 | 145 | 4-M16 | 20 |
80 | 89 | 89 | 190 | 150 | 4-M16 | 18 | 200 | 160 | 8-M16 | 22 | ||
100 | 114 | 114 | 210 | 170 | 220 | 180 | 24 | |||||
125 | 140 | 140 | 240 | 200 | 8-M16 | 20 | 250 | 210 | 26 | |||
150 | 168 | 168 | 265 | 225 | 285 | 240 | 8-M20 | |||||
200 | 219 | 219 | 320 | 280 | 22 | 340 | 295 | 28 | ||||
250 | 273 | 273 | 375 | 335 | 12-M16 | 24 | 395 | 350 | 12-M20 | |||
300 | 325 | 325 | 420 | 50 | 440 | 395 | 12-M20 | 24 | 445 | 400 | 12-M20 | 28 |
350 | 377 | 377 | 490 | 445 | 26 | 505 | 460 | 16-M20 | 30 | |||
40 | 426 | 426 | 540 | 495 | 12-M20 | 28 | 565 | 515 | 16-M24 | 32 | ||
450 | 480 | 480 | 595 | 550 | 28 | 615 | 565 | 20-M24 | 32 | |||
530 | 530 | 530 | 645 | 600 | 20-M20 | 30 | 670 | 620 | 34 | |||
600 | 630 | 630 | 440 | 755 | 705 | 20-M24 | 30 | 780 | 725 | 20-M27 | 36 | |
700 | 720 | 720 | 860 | 810 | 24-M24 | 32 | 895 | 840 | 24-M27 | 40 | ||
800 | 820 | 826 | 600 | 60 | 975 | 920 | 24-M27 | 34 | 1015 | 950 | 24-M30 | 44 |
900 | 920 | 926 | 1075 | 1020 | 24-M27 | 36 | 1115 | 1050 | 28-M30 | 46 | ||
1000 | 1020 | 1026 | 1175 | 1120 | 28-M27 | 36 | 1230 | 1160 | 28-M33 | 50 | ||
1200 | 1220 | 1226 | 620 | 1405 | 1340 | 32-M30 | 40 | 1455 | 1380 | 32-M36 | 56 | |
1400 | 1420 | 1428 | 1630 | 1560 | 36-M33 | 44 | 1675 | 1590 | 36-M39 | 62 | ||
1600 | 1620 | 1628 | 1830 | 1760 | 40-M33 | 48 | 1915 | 1820 | 40-M45 | 68 | ||
1800 | 1820 | 1828 | 2045 | 1970 | 44-M36 | 50 | 2115 | 2020 | 44-M45 | 70 | ||
2000 | 2020 | 2030 | 650 | 2265 | 2180 | 48-M39 | 54 | 2325 | 2230 | 48-M45 | 74 | |
2200 | 2220 | 2230 | 2475 | 2390 | 52-M39 | 60 | 2550 | 2440 | 52-M52 | 80 | ||
2400 | 2420 | 2430 | 2685 | 2600 | 56-M39 | 62 | 2760 | 2650 | 56-M52 | 82 | ||
2600 | 2620 | 2630 | 750 | 80 | 2905 | 2810 | 60-M45 | 64 | 2960 | 2850 | 60-M52 | 88 |
2800 | 2820 | 2830 | 3115 | 3020 | 64-M45 | 68 | 3180 | 3070 | 64-M52 | 94 | ||
3000 | 3020 | 3030 | 3315 | 3220 | 68-M45 | 70 | 3405 | 3290 | 68-M56 | 100 | ||
3200 | 3220 | 3230 | 3525 | 3430 | 72-M45 | 76 |
